第三代半导体器件凭借高频率、高功率、耐高温优势，广泛落地汽车电子、新一代通信、高端功率装备等赛道。器件长期处于高温高负载工况，对封装互连材料的导热导电能力、热循环稳定性提出严苛标准。传统锡基焊料耐热上限低，服役过程中易出现焊层开裂、器件性能衰减等故障，难以匹配先进封装量产要求。兼具“低温烧结、高温服役”优势的烧结银互连技术，由此成为第三代半导体封装的核心选择。

微纳米银颗粒独特的尺寸效应赋予烧结银焊膏出众工艺特性：产品仅需200～250℃即可完成低温烧结，避免高温工艺灼伤精密芯片；烧结后生成致密纯银互联网络，兼具超高导电、导热与耐高温性能，既能拉高封装良品率，也能保障器件长期稳定运行。

当前烧结银工艺已全面实现量产，但产业仍存在明显供应链短板：高端微纳米银粉制备、表面改性核心技术长期由海外企业垄断，国内多数厂商仅能开展后端浆料调配，核心原料高度依赖进口，不仅推高生产成本，还埋下供应链安全隐患。高端封装国产化破局的关键，在于搭建覆盖原料、改性、配方、成套方案的完整自主技术体系。

打破进口依赖，全链条自主可控

深耕精密电子互连材料领域的汉源微电子，成功突破海外技术封锁，构建微纳米银粉制备—粉体表面改性—烧结银膏配方开发—定制化互连解决方案完整产业闭环，核心原料、关键工艺、整体方案全部自主可控，从源头摆脱进口束缚，兼顾供应链安全与产品长期性能稳定。

自研产品性能领先，适配严苛高温工况

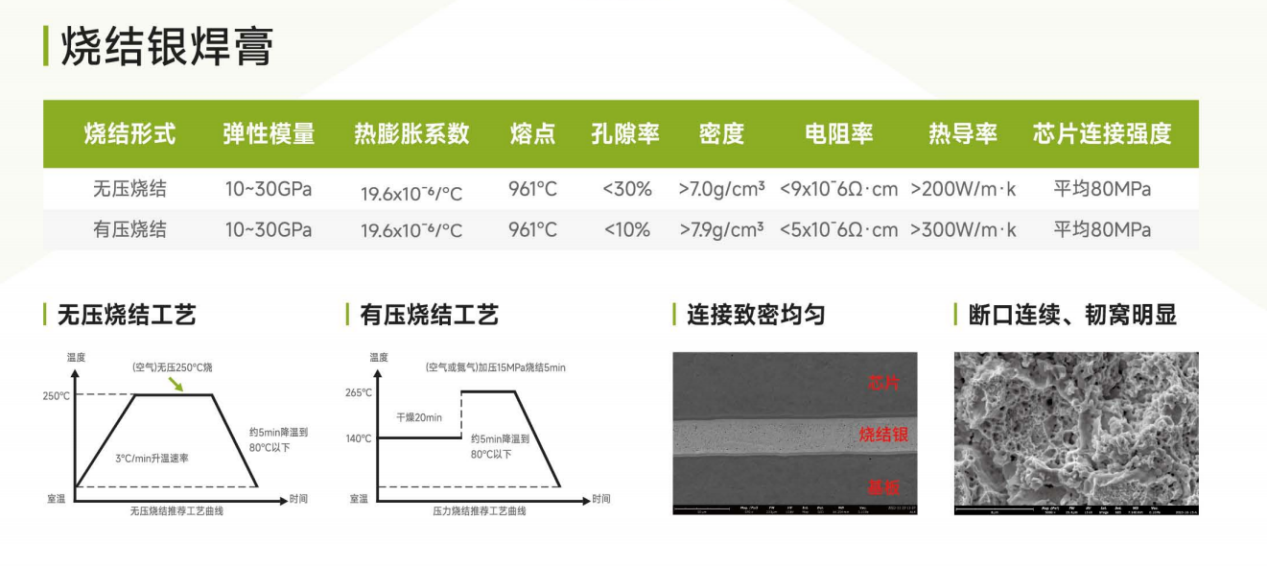

对比市面通用烧结银产品，汉源微电子自研烧结银焊膏拥有突出差异化竞争力。企业自主攻克银粉粒径精准调控、粉体抗氧化改性、浆料长效稳定等关键技术，自研微纳米银粉粒径均一、活性适中、抗氧化能力优异，从上游源头锁定产品品质。 产品200-250℃低温烧结成型，烧结银层孔隙率低，导热、导电性能接近纯银本体；同时机械强度高、抗热疲劳表现出色，可稳定承受宽温域反复循环测试，彻底解决大功率、高温场景下封装层失效痛点。

多领域批量落地，实现客户降本增效

依托稳定可靠的材料性能，汉源微电子烧结银一站式互连方案已大规模商业化应用，覆盖汽车电力电子器件、5G/6G通信模块、高端功率半导体、工业控制芯片等主流高端场景。 相较于传统锡基封装路线，本方案烧结温度更低，大幅减少芯片热损伤，显著提升模块良品率与长期服役可靠性；同时简化生产工序，有效压缩企业综合制造成本，为客户达成提质、增效、降本多重收益。

一站式定制解决方案，适配各类量产需求

多年深耕积累下，汉源微电子构筑扎实技术壁垒：累计申请105项精密焊接相关专利，包含多项国际授权专利，多次承接国家级重点科研项目，拥有17项高新技术产品，综合技术实力跻身国内行业第一梯队。 不同于仅销售成品银膏的同行，汉源微电子可根据客户器件类型、功率等级、使用工况差异化需求，提供深度定制、一站式全链条互连解决方案，完美适配各类企业规模化量产落地。

半导体国产化浪潮加速推进，封装核心材料自主可控已是产业发展必然趋势。未来，汉源微电子将持续深耕烧结银核心技术迭代，以全自研、高稳定、自主可控的材料与成套解决方案，持续助力第三代半导体先进封装产业升级，推动国内高端电子封装产业高质量自主发展。

如需了解产品详情或申请样品，欢迎拨打产品热线 400-086-1189，或发送邮件至 400@solderwell.com。
