一、高价值性能，定义不可替代性

金锡共晶合金（80%金，20%锡）拥有一组令人瞩目的性能数据：

• 熔点 280°C：适合分级焊接中的高温级应用，后续工艺窗口宽裕

• 导热率 57 W/(m·K)：约为传统无铅焊料的3~4倍，为功率器件提供高效散热通道

• 抗拉强度 276 MPa：远高于普通焊料，抗蠕变、抗疲劳性能优异

• 无需助焊剂：金锡本身具有优异的润湿性，杜绝助焊剂残留带来的腐蚀风险，满足气密封装要求

这些特性，使金锡焊料成为替代高铅焊料的理想环保方案，综合性能远超锡锑合金。在高温、高功率、高可靠的应用场景中，它几乎无可替代。

二、四大关键领域，坚守“金标准”

光通信
激光器、光模块对散热与长期稳定性要求极致。金锡焊片的高导热和低蠕变特性，确保光芯片在长期工作中波长不漂移、功率不衰减。

航空航天
卫星、雷达等装备需承受剧烈温变、振动、真空等极端环境。金锡焊点不挥发、不老化，可靠性关乎任务成败。

功率半导体
电动汽车、能源电力中的IGBT模块，芯片功耗密度持续攀升。金锡焊片以其卓越的导热和抗疲劳能力，成为下一代功率模块封装的首选。

高端医疗设备
起搏器、神经刺激器、精密传感器等植入式设备，对生物相容性与长期寿命有严苛要求。金锡材料的惰性和气密性，为生命提供安全保障。

三、汉源微电子：让“不可替代”变得“稳定可达”

性能再优越，如果供应不稳定、品质不一致，就难以真正服务于高端制造。广州汉源微电子封装材料有限公司，正是以20余年的技术积淀，让金锡焊片的“不可替代性”转化为客户手中的“确定性”。

自主研发工艺，打破进口依赖
公司创新“高效熔炼+精密成型”工艺体系，区别于国外高成本的“真空熔炼+精密轧制”，在保证合金成分均匀、低氧含量的前提下，实现高效生产与快速交付。目前已实现高端金锡焊料的国产化替代，为我国半导体封装供应链提供安全支撑。

极致精度，品质比肩国际

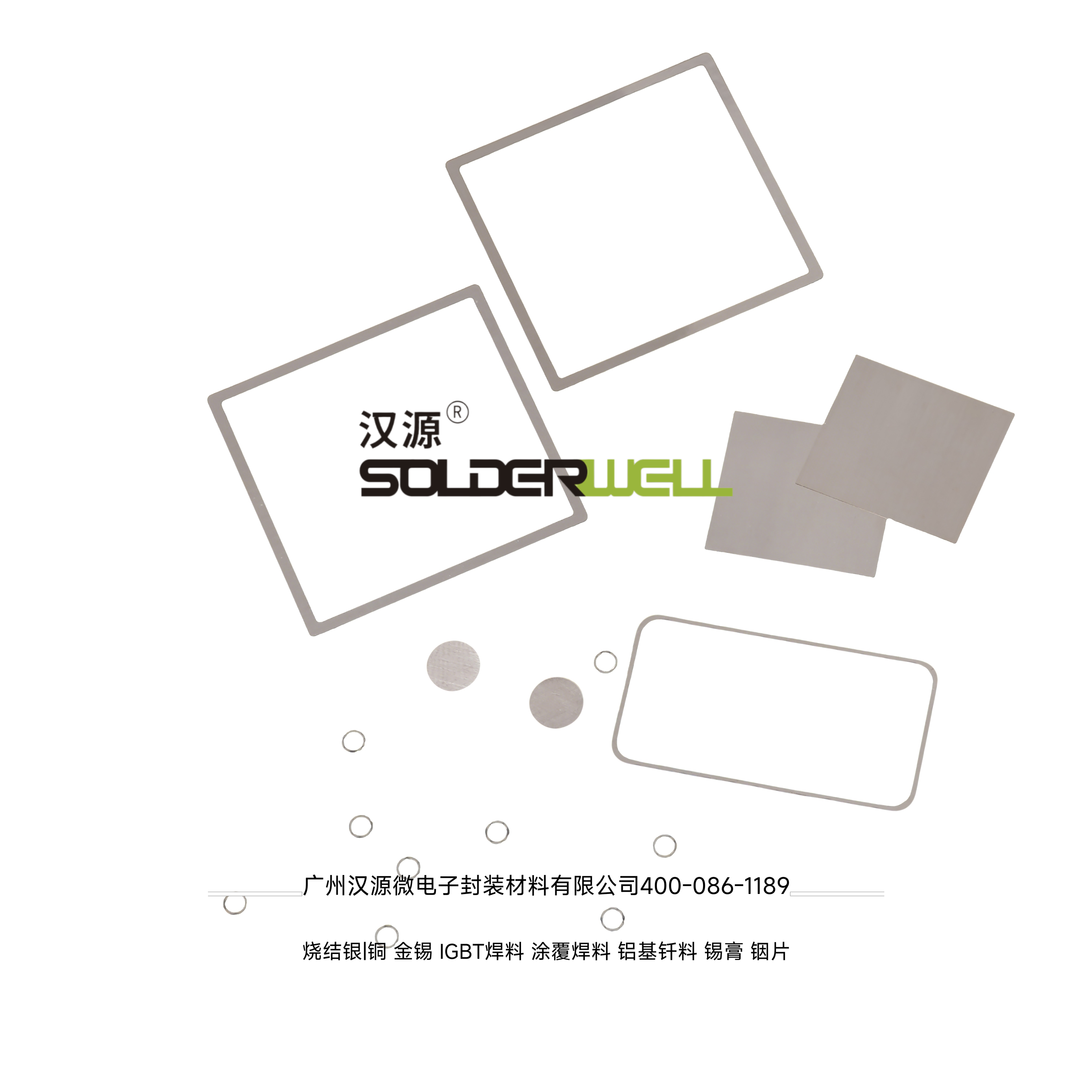

预成型焊片厚度可薄至0.015mm，公差控制达±0.003mm，产品空洞率低于3%。每一批次产品均经过严格的成分分析、热学测试和力学验证，性能一致性优异，可与国际一线品牌媲美。

国家级认证，技术底气
汉源微电子参与起草多项国标及行业标准，拥有国内外授权专利近百项，2025年入选国家级专精特新“小巨人”企业。这是对汉源微电子技术实力与行业贡献的高度认可。

四、选择金锡焊料，就是选择确定性

在基础金属价格持续波动的大背景下，汉源微电子向每一位客户承诺：

• 性能的确定性——每一片焊料都符合高纯度、低空洞、高可靠的标准

• 供应的确定性——自主工艺保障产能，稳定交付，不断供

• 品质的确定性——从熔炼到成型，全程可控，批次一致性优于行业水平

金锡焊料为“高价值”而生，在高端制造的核心环节，构筑了一条无法绕行的护城河。

汉源微电子，以稳定的金锡焊料，守护您产品全生命周期的可靠性。

如需了解产品详情或申请样品，欢迎拨打产品热线 400-086-1189，或发送邮件至 400@solderwell.com。
